【线缆知识】电线电缆的生产流程是什么?
发表于 2023-04-19 浏览:
文章导读:【线缆知识】电线电缆的生产流程是什么? 电缆是用于传输电(磁)能、信息和实现电磁转换的线材产品。电力设备用电多数是用多相电源,所以电力电缆是多芯的,常用三相电源的三...
【线缆知识】电线电缆的生产流程是什么?

电缆是用于传输电(磁)能、信息和实现电磁转换的线材产品。电力设备用电多数是用多相电源,所以电力电缆是多芯的,常用三相电源的三芯电缆、四芯电缆(其中有一芯作为零线)五芯电缆(其中两芯一芯为零线、另一芯为中性线)。
一、主要原材料
导体:铜、镀金属铜、铝、铝合金
绝缘:交联聚乙烯、交联聚烯烃、聚乙烯、聚氯乙烯、硅橡胶、聚四氟乙烯、氟塑料等
护套:聚氯乙烯、聚乙烯、无卤聚烯烃
铠装金属:钢带、非磁性不锈钢钢带、钢丝、铝丝、铝带
屏蔽材料:铜带屏蔽、细铜丝编织屏蔽、镀金属细铜丝编织屏蔽、铝/塑复合带屏蔽、铜/塑复合带屏蔽
二、生产流程
1)铜、铝单丝拉制
电线电缆常用的铜,铝杆线材,在常温下,拉丝机利用金属的延展性,通过数道拉伸模具的模孔,使其直径逐步逐道次减小,长度增加,单丝直径达到规定的直径。在拉制过程中单丝强度增加,须连续退火软化,单丝的直流电阻和电阻率应满足相应的国家标准要求。拉丝是电缆生产的首道工序,拉丝的主要工艺参数是配模技术。

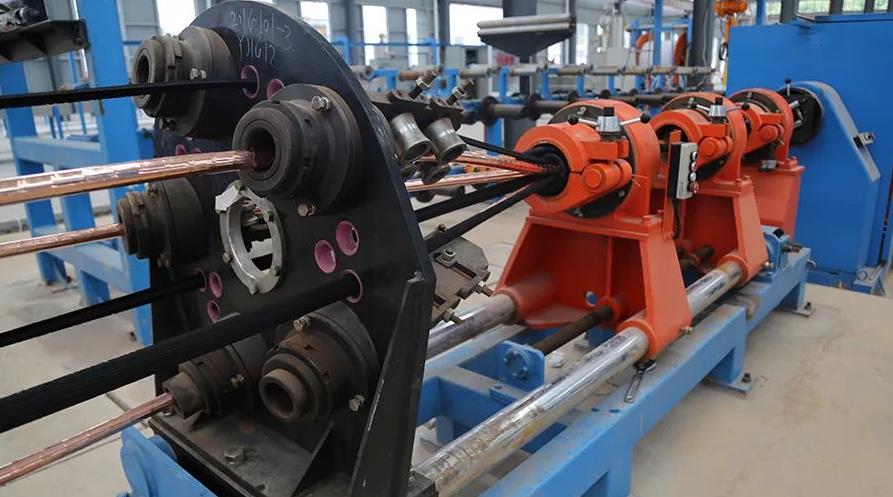

(2)导体的绞制是为了提高电线电缆的柔软性,将导体绞合成圆形、紧压圆形或异型导体结构、导体的结构和导体的直流电阻必须满足GB/T3956-2008标准要求。导体绞合的目的是减小电缆外径,便于敷设安装。4
(3)电线电缆主要采用挤包实心型绝缘层,塑料绝缘挤出工序是电线电缆的关键工序,是关键的质量控制点。
(4)成缆是把绝缘线芯绞合在一起,并加以填充、绕包称为成缆,电力电缆、控制电缆(计算机电缆)往往做成多芯的。这样不仅使用方便、经济,而且使用三相电源送电的三相电缆成缆在一起,可以使三相磁场抵消减少损耗。因此,在成缆工序中,是将二芯、三芯,甚至是几十芯绞合在一起,组成多芯电缆。
(5)屏蔽层阻拦外界电磁波对导体电流的干扰(射频线)或防止电缆中的电流或高频信号对外界产生的干扰(信号线)以及线对间的相互干扰(计算机电缆)。7
(6)电缆外护套是保护电线电缆的绝缘层,防止环境因素对电缆内部侵蚀,同时保护电缆不受机械损伤,保证电缆的运行可靠性和使用寿命。
