QF1-A型电缆探伤仪是应用电桥法原理制作的电缆故障测试设备，它由桥体、直流指零仪和交直流电源三部分组成。交直流电源能提供15V、30V、600V三种输出电压，主要用于测试接地（短路)型电缆线路故障，也可测试断线故障，通过转换开关切换还可以测量直流电阻和电容。以下，以QF1-A型电缆探伤仪为例，叙述这类设备的应用方法。

　　

　　  1.测量电缆导体的直流回线电阻

　　

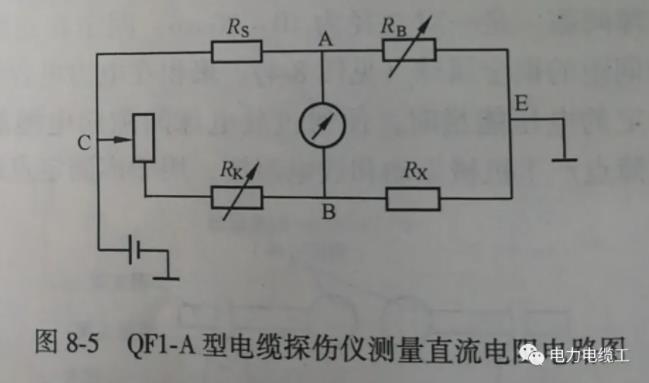

　　  通过转换开关可以把QF1-A型电缆探伤仪连接成一个四臂桥路（见图8-5)。

　　

　　

　　  图中，为倍率电阻，阻值分别为1、10、100、1k、10k对应于五个量程；为标准电阻，阻值等于100；为可调电阻，由一个1~100的十进电阻盘和一个10的滑线电阻器串联组成；为由二相电缆导体组成的被测电阻。

　　

　　  当电桥平衡时：

　　

　　（

　　

　　）

　　

　　  2.测试单相接地、相间短路故障

　　

　　  故障电缆只要有一相导体的绝缘完好即可以用下面的方法进行测试，在另一端将电缆故障相和绝缘完好相导体用跨接线连接，通过开关切换使电缆接地点两侧的电缆导体成为电桥的两个桥臂（见图8-6)。

　　

　　  由于电缆导体的长度和电阻成正比，电桥平衡后测出的电阻之比即为电缆故障点两边的长度之比，从而可以计算出测试端至故障点的距离。

　　

　　  图8-6中完好相的电缆导体接到探伤仪的A端，故障相的导体接到B端，习惯上称为“正接法”。其中，为双十进电阻盘和一个滑线电阻，电阻值是100；为测试端到故障点的电缆导体长度；为二倍电缆导体长度减去测试端到故障点的电缆导体长度。

　　

　　

　　  当电桥调节平衡时则

　　

　　  为了减少测量误差，常将完好相的电缆导体和故障相的电缆导体接到仪器A、B端的引线调换后再测量一次，称为“反接法”，当电桥调节平衡时的关系式为

　　

　　  取“正接法”和“反接法”两次测量的平均值即为电缆线路从测试端到故障点的初测距离。

　　

　　  相间短路接地故障的测量和计算方法与单相接地故障相同，相间短路不接地故障在测试时只要把任一故障相的导体接地，然后对其他两相进行测试即可。

　　

　　  3.测试中的注意事项

　　

　　  （1)故障电缆线路如果由不同的导体材料或不同截面积的导体连接在一起时，应按其电阻值换算到同一材料、同一截面积的等值长度，换算成等值长度后的电阻值应和换算前实际长度的电阻值相同。

　　

　　  （2)跨接线截面要尽可能大些，长度尽可能短一些，并应连接良好，使接触电阻尽可能小一些，因为这些部分的电阻都会影响电桥法测试结果的正确性。

　　

　　  （3)QF1-A型电缆探伤仪最高测量电压为600V，当故障点的绝缘电阻较高时直流指零仪偏转就不大灵活，为了提高直流指零计的灵敏度，可以接入1500V直流电源器作为测试电源，但要注意仪器和操作人员应置于绝缘垫上。

　　

　　  （4)外接直流电源时应注意将电源的负极经电桥接到电缆导体，正极接电缆护层和接地。
